脫硫塔防腐涂料混凝土基材防腐施工及其表面清理方法和要求

當脫硫塔防腐涂料應用于混凝土基礎表面時，要對混凝土基材的強度、基材的表面清理，應符合本書“第2章 表面清理、廣義基材處理及附著力”的“2.9 混凝土基材表面清理”的規定，尤其特別注意的是“混凝土基材的廣義基材處理”，本節簡要介紹如下。

①水泥砂漿或混凝土基層，必須堅固、密實、平整；基面不應有起砂、起殼、裂縫、蜂窩麻面等現象。不符合要求時，需要進行樹脂砂漿、樹脂膩子、水泥砂漿、混凝土基材滲透加固劑進行補強使基材強度達到要求。

②基層的坡度和強度應符合國家有關設計要求；找平層材料應采用強度等級不低于C30的細石混凝土，不得采用水泥砂漿找平；用2m直尺檢查平整度，允許空隙不應大于2mm。

③已被油脂、化學藥品污染的表面或改建、擴建工程中已被侵蝕的疏松基層，應進行表面預處理，處理方法應符合下列規定：(a)被油脂、化學藥品污染的表面，可使用溶劑、洗滌劑、堿液洗滌或用火烤、蒸汽吹洗等方法處理，但不得損壞基層；(b)被腐蝕介質侵蝕的疏松基層，必須鑿除干凈，應采用強度等級不低于C30的細石混凝土填補，養護之后按新的基層進行處理。

④對裂縫處，可切出V型槽后，以樹脂膠泥（多以環氧樹脂膠泥為多）填平，并在表面貼一到兩層玻璃纖維布，再以樹脂膠泥補平。對于空鼓地方，可采取螺紋鋼并配合樹脂膠泥進行錨固的方法控制起鼓。伸縮縫處的連接建議采用樹脂膠泥，配合泡沫材料和彈性密封膠材料一起進行連接處理。切割縫處建議采用樹脂膠泥，配合彈性密封膠材料一起進行連接處理。墻邊拐角建議采用樹脂膠泥或樹脂砂漿進行圓弧角處理。對于基層裂縫、蜂窩麻面，在刷底漆前就應用樹脂砂漿或膩子填平修補，并充分干燥后才能進行基材處理和施工。

⑤基層必須干燥。在深20mm的厚度層內，混凝土表面干燥（呈灰白色），含水率不應大于6%。含水量達不到要求是應延長保養時間、風吹或者火烤等加快混凝土干燥的方法處理，直至含水率達到要求。工程上采用塑料薄膜法居多，直接，簡易：把45cm×45cm塑料薄膜平放在混凝土表面，用膠帶紙密封四邊16h后，薄膜下出現水珠或混凝土表面變黑，說明混凝土過濕，不宜施工，需要再養護或者使用防潮型底漆打底。

⑥水泥砂漿或混凝土基層如果在地面以下，應在其墊層下設置防潮層；當地下水位較高時，應在其墊層下設置防水隔離層，以防止地下水汽滲出。

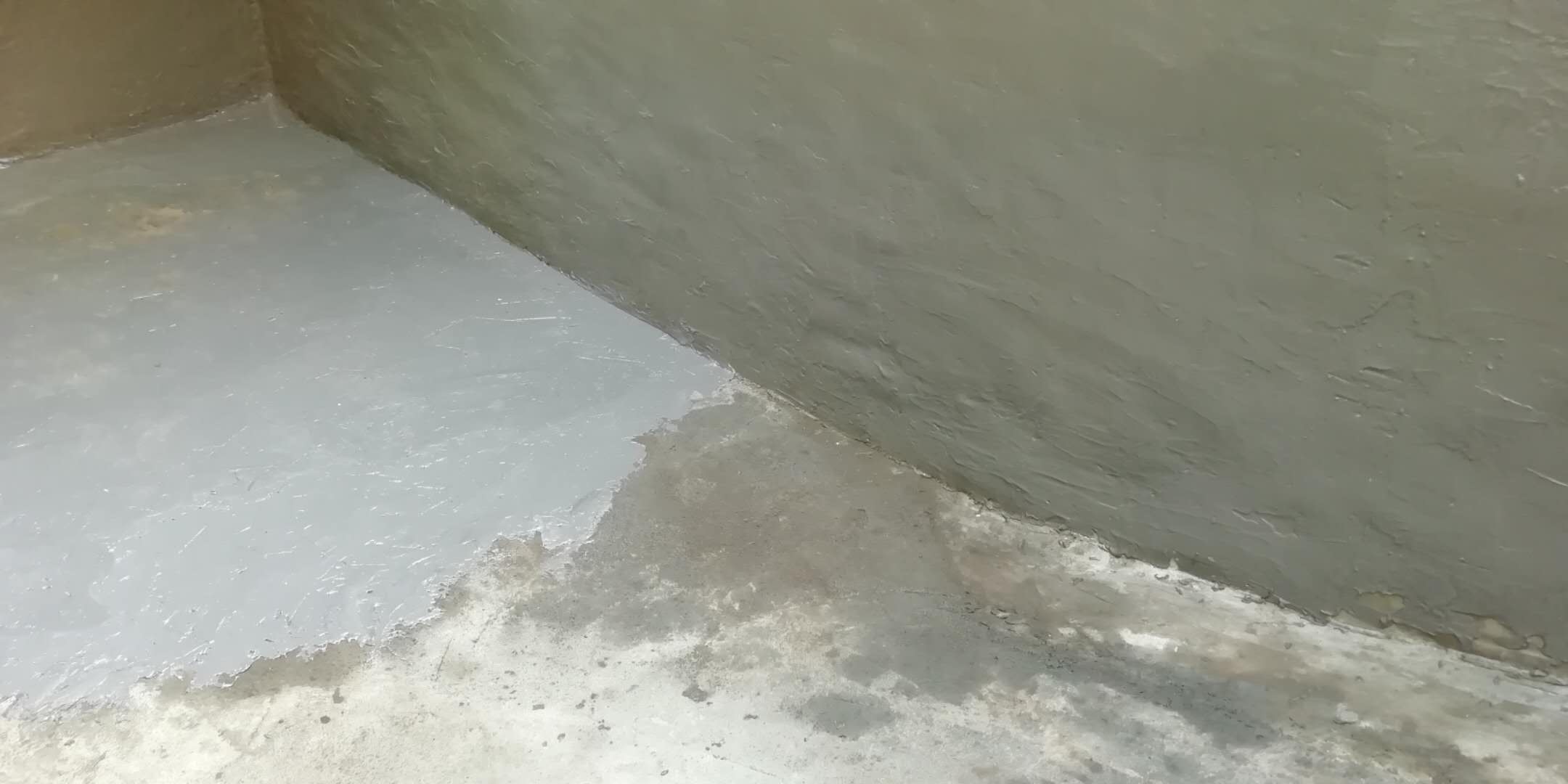

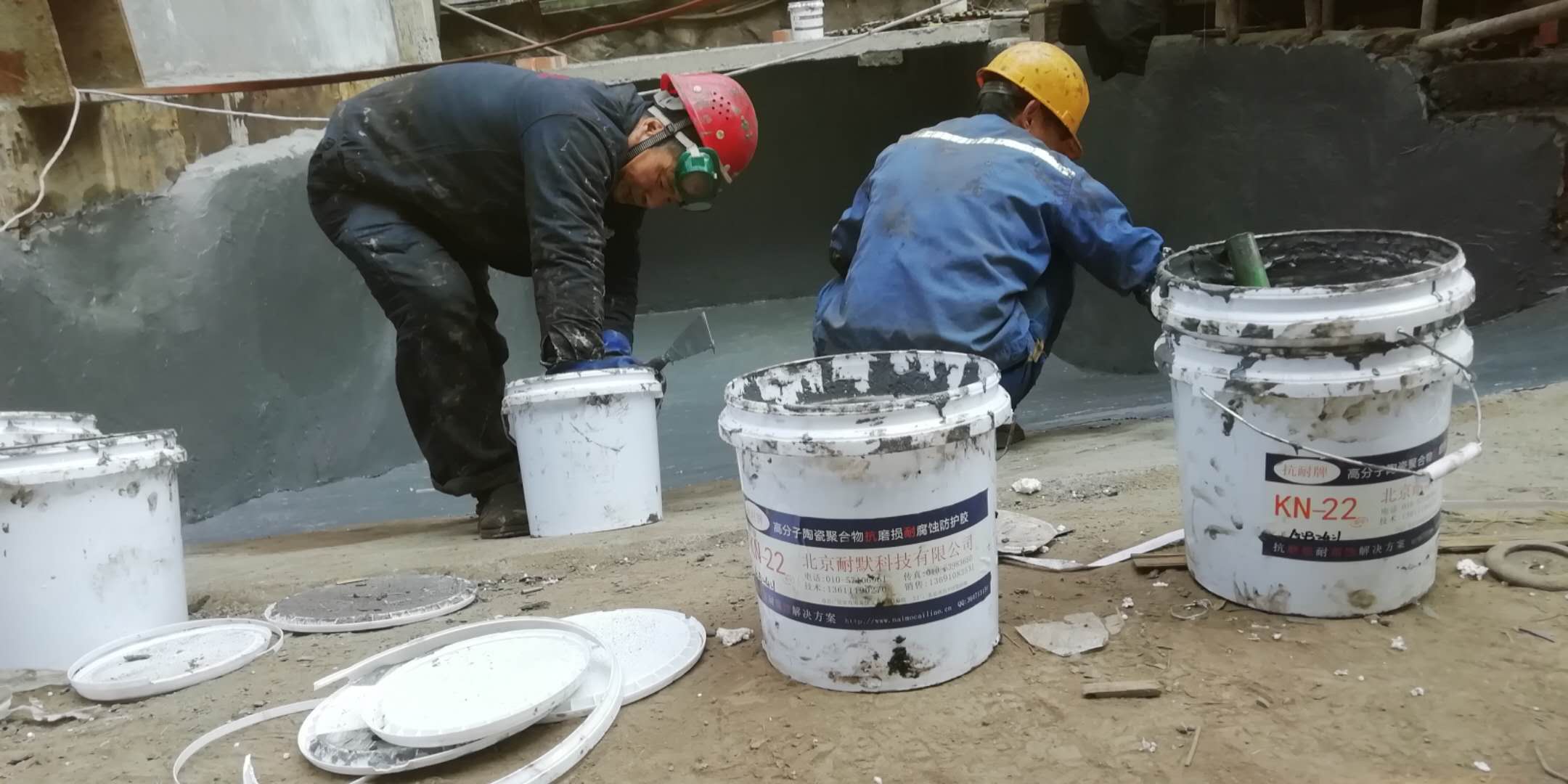

⑦基層表面必須潔凈。防腐蝕施工前，應將基層表面的浮灰、水泥渣及疏松等部份清理干凈。基層表面的處理方法宜采用砂輪或鋼絲刷等打磨表面，然后用干凈的軟毛刷、壓縮空氣或吸塵器清理干凈。當有條件時，可采用輕度噴砂法，使基層形成均勻粗糙面。

⑧凡穿過防腐蝕的管道、套管、預留孔、預埋件，均應預先埋置或留設。

⑨混凝土表面處理的方法和基材強度有很大關系，常見選擇如表1。

表1 混凝土基層表面處理方法

⑩玻璃鱗片膠泥防腐蝕襯里與混凝土表面粗糙度符合表2。

表2 防腐蝕構造層與混凝土表面粗糙度
