脫硫塔防腐涂料的使用方法

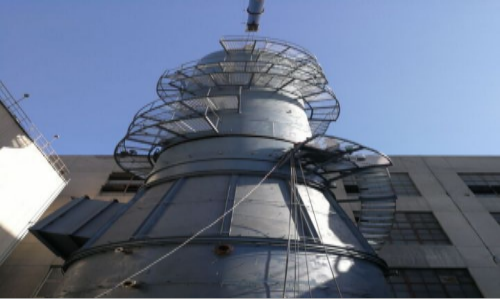

在高溫和干燥環境下，酸性氣體相對來說不會對脫硫塔內部的支架和金屬基體產生腐蝕。形成酸露點的溫度取決于煙氣中的含硫氣體的含量、燃料水分和環境濕度，半干法脫硫塔內部環境也相對干燥，但是半干法脫硫塔正常運行后的溫度基本上都在100℃以下，在100℃以下明顯低于酸露點的溫度情況下，基體表面的毛細環境還是會存在酸性液體，這就為低溫腐蝕的發生創造了條件。特別是液相成分的亞硫酸根離子、硫酸根離子、F-、Cl-對脫硫設備的金屬材料具有強烈腐蝕。

KNM22脫硫塔防腐涂料使用方法：

1、修復部位應事先清理、噴砂或打磨

2、A、B組份的配比：請按出廠時標明的比例配料4:1

3、在室溫下，兩組份充分混勻后，涂在待修復部位，每次混合的物料一般在15分鐘內涂敷完成，隨用隨配，最佳涂裝環境溫度為15℃至30℃。

4、噴涂或刷涂，涂層厚度達到3毫米左右

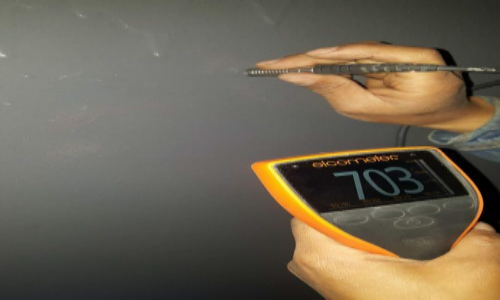

5、固化后用測厚儀測量防腐厚度、電火花檢測有無漏點

6、檢查修復面和材料的應用強度

7、修復漏點，再次電火花檢測，確保完全無漏點。
