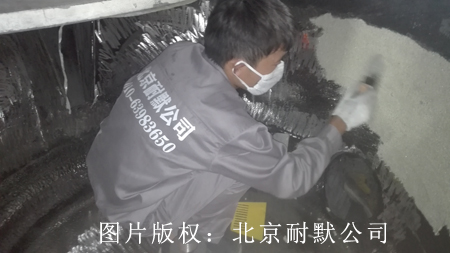

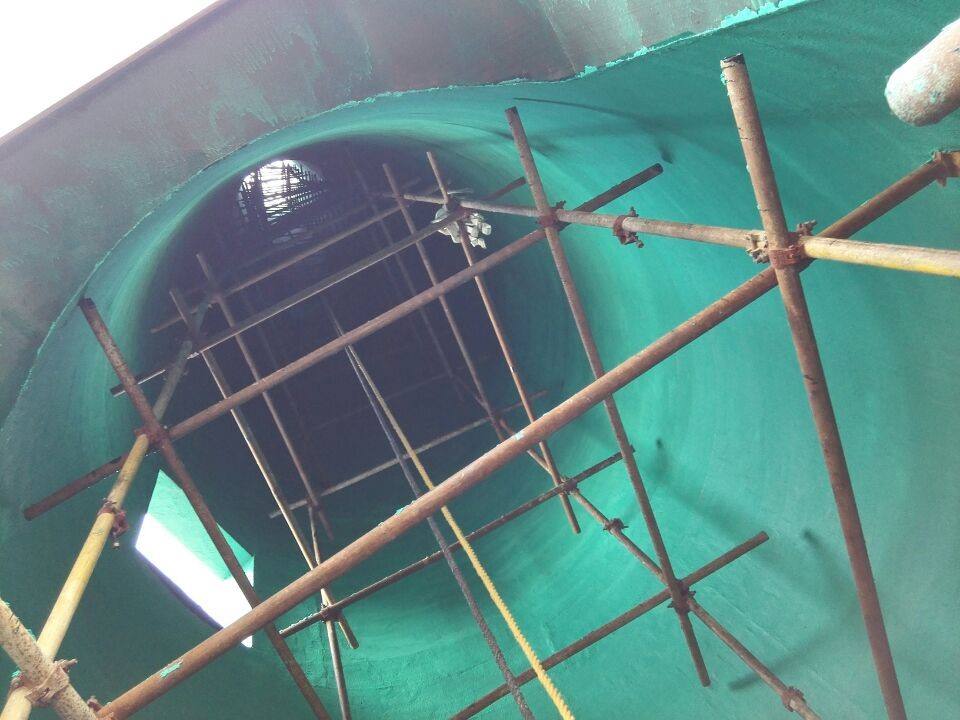

脫硫塔煙囪腐蝕機理及脫硫防腐漆施工

北京耐默公司作為專業生產脫硫塔防腐材料廠家，在此介紹脫硫塔防腐材料，脫硫塔防腐涂料，吸收塔防腐涂料，脫硫塔堵漏材料，脫硫防腐漆施工相關知識，希望對大家會有幫助。

煙氣經過濕法脫硫后, 煙氣中的SO2含量大量減少, 對造成煙氣腐蝕的SO3脫除率僅為20%。由于煙氣濕度大、溫度降低, 而煙氣酸露點溫度為88~94℃, 極易在煙囪筒壁內表面結露。因此, SO3溶解后, 會形成腐蝕性很強的稀硫酸液。

煙囪是由原來排放干煙氣的老煙囪經改造成為濕煙囪的, 在改造中考慮到原有設備的運行不穩定性, 留有旁路, 以備不時之需。隨著旁路的開啟, 高溫干煙氣的通入, 煙囪內整體環境很快就轉變為110℃以上的高溫干燥環境, 在此溫度下, 原來煙囪內壁上附著的稀硫酸中的水分很快揮發, 濃度不斷提高, 逐漸成為濃硫酸。

不同濃度的硫酸具有不同的腐蝕性。在常溫下, 濃度為40%的稀硫酸對金屬的腐蝕速度最快, 當硫酸濃度大于40%、達到60%時, 腐蝕速度反而變慢;當硫酸濃度為80%時又達到最快。濃硫酸作用于鋼, 在其表面生成保護性的鈍化膜, 因此, 低濃度酸液比高濃度酸液的腐蝕性更強。

原有煙囪的內襯磚砌體灰縫不飽滿、磚的密度差, 煙囪筒壁存在裂縫。在單筒煙囪的中上部, 煙氣一般處于正壓狀態, 因此, 煙氣在壓力和濕度的雙重作用下, 極易滲透, 造成煙囪內襯、筒壁及鋼筋的腐蝕。
