脫硫塔噴淋區域耐磨襯里制作

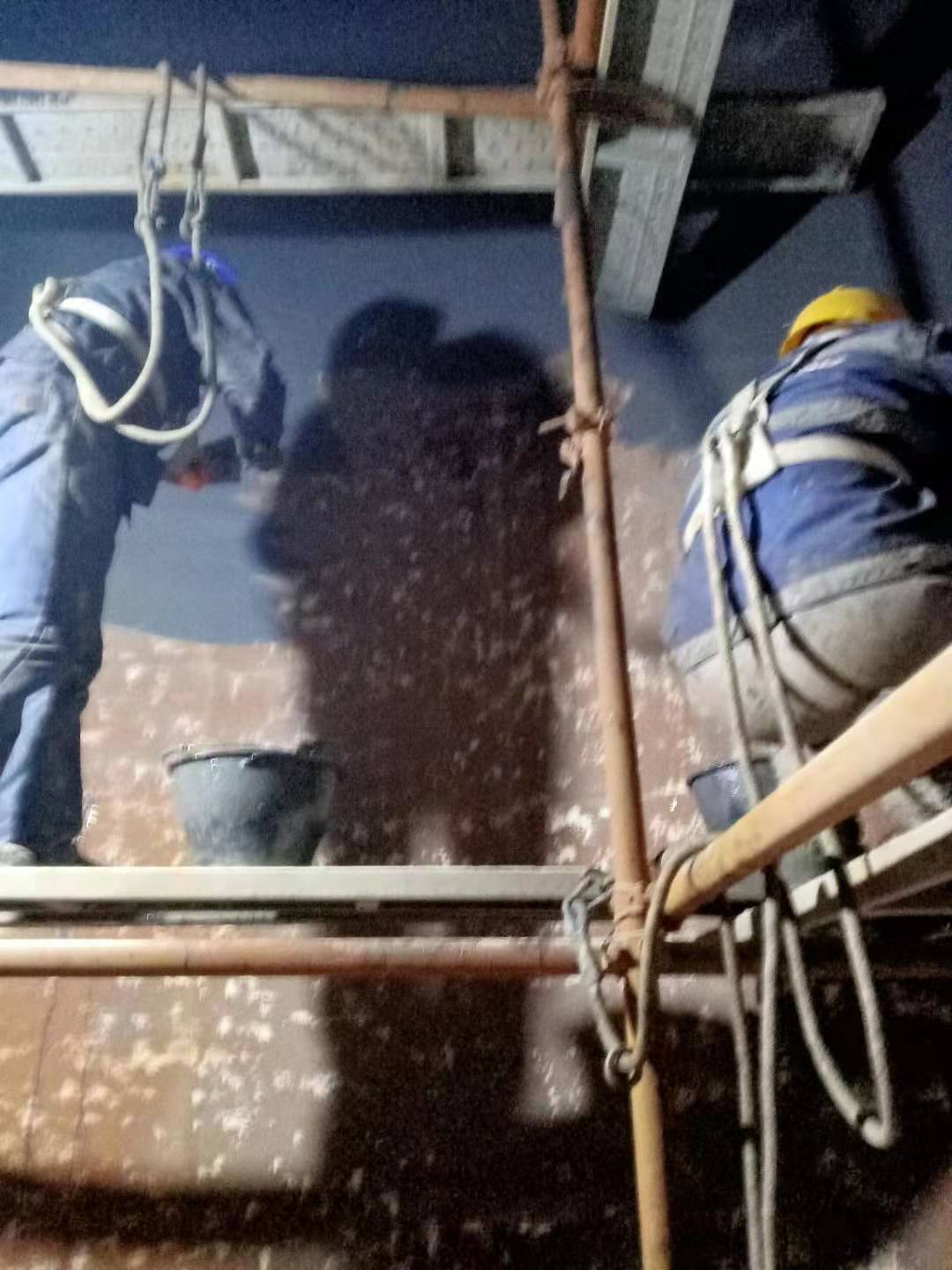

在制作脫硫塔防腐蝕襯里時，在噴淋區域磨損嚴重的區域都需要采用KN17高分子陶瓷聚合物材料，提高襯里層或地面的耐磨性能。常用的耐磨料有碳化硅、氧化鋁（陶瓷粉）等。耐磨料的密度一般比樹脂大不少，因此對添加了耐磨料的樹脂，促進劑固化劑的添加量還是要以樹脂量的基數重量來添加。可用碳纖維表面氈取代普通的C型玻纖表面氈或有機纖維表面氈來增加襯里表面的耐磨性。

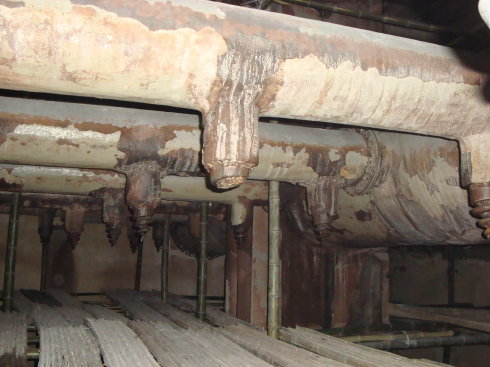

含有固體顆粒的快速流動的介質對脫硫塔內表面會造成嚴重磨損。顆粒尺寸小于100目（約150μm）時，并不會產生較為嚴重的磨損威脅，而液體小于1.8m/s的流速時也不會造成大的磨損危害。但是，當流速和顆粒都較大時，必須采取耐磨損的措施。一種做法是將耐蝕層做成正常厚度的兩倍；另一種，就是可能需要更多的成本去更換替代耐腐蝕材料層了。常用的耐蝕耐磨材料是在耐蝕面層添加二氧化硅、碳化硅、氧化鋁和氮化硅等。

使用合成纖維表面氈，或在有耐磨需要面添加碳化硅或陶瓷粒，或用柔性乙烯基酯樹脂制作彈性內襯層，這些方法都只能對應一般輕微的磨損性要求，耐磨要求再高，則需要采用磚板襯里方案或其他更加耐磨的樹脂防腐方案。
