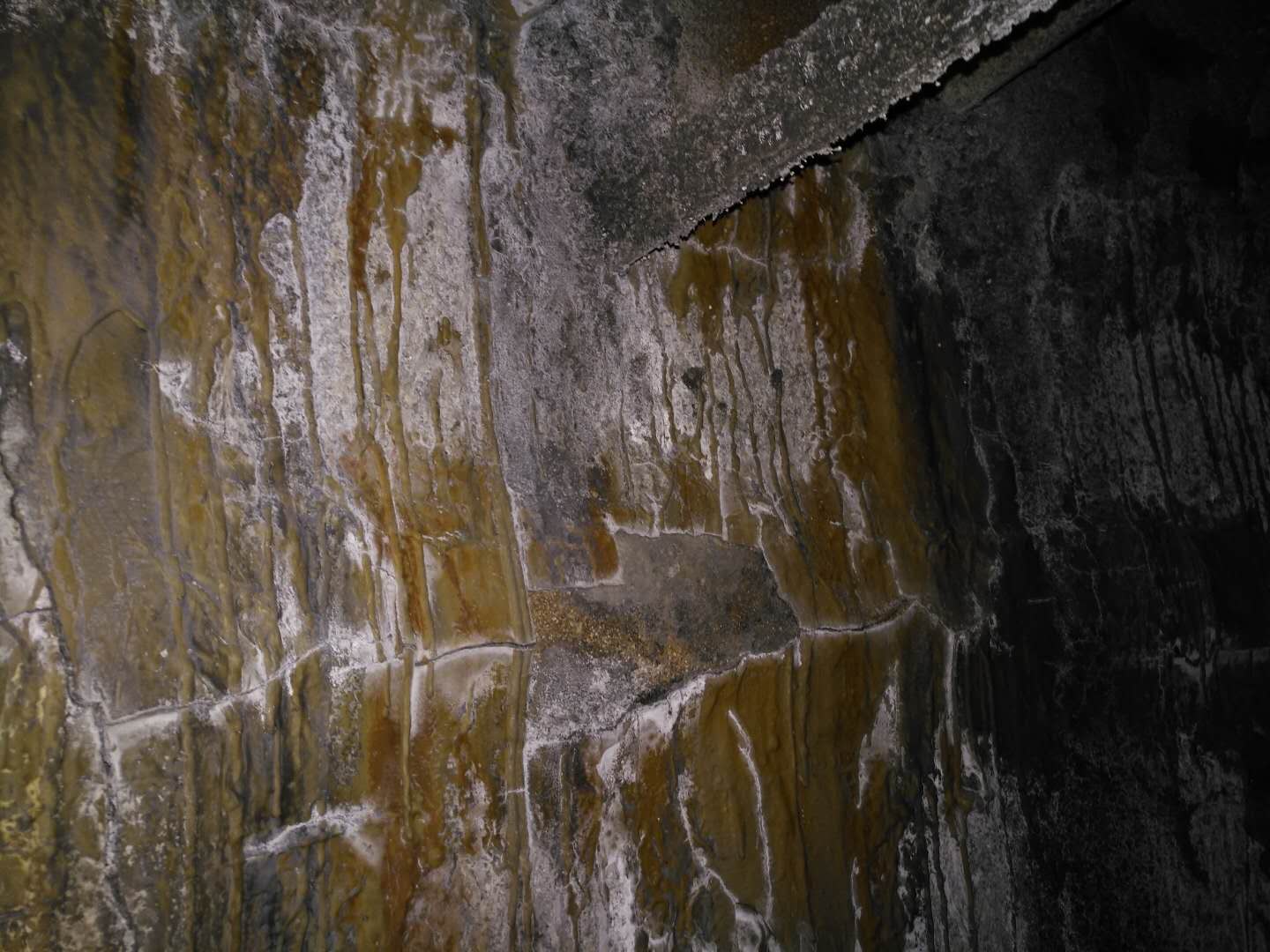

脫硫塔防腐襯里大面積脫落原因和解決措施

原因分析

對(duì)應(yīng)解決辦法及策略

1

基材處理不良

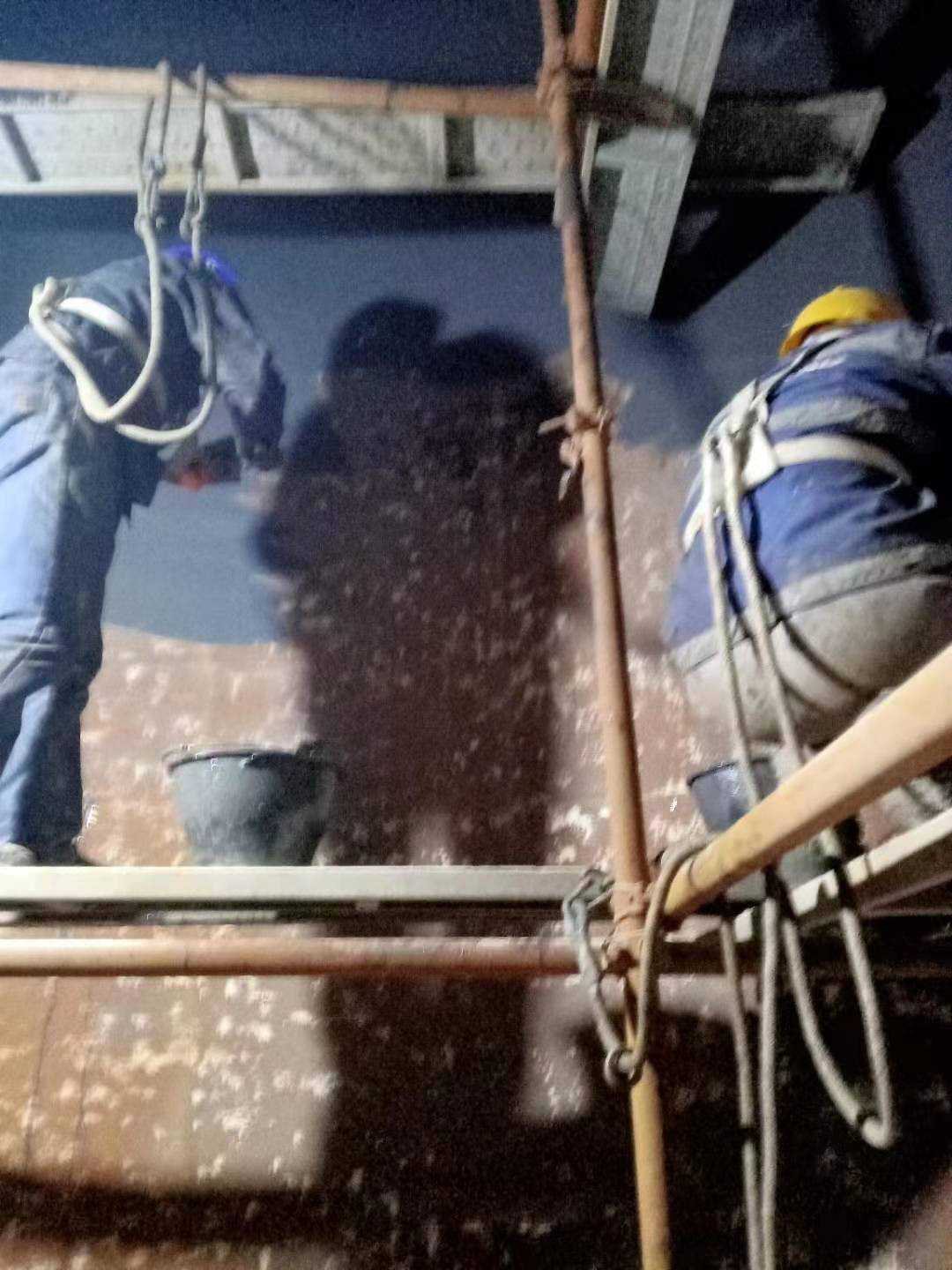

打掉后，重新進(jìn)行“廣義基材處理”，直至合格再刷底涂

2

底涂與基材粘結(jié)不足

選用黏度低、極性高、粘結(jié)性好的底涂，必要時(shí)選用專用的底涂

3

底漆樹(shù)脂柔性不足

選擇柔性底漆

4

襯里層太厚

手糊成型防腐內(nèi)襯層不建議太厚，盡量小于6mm，再要做厚，就有必要考慮FRP襯里方案的合適性，選用其他方案

5

襯里層與基材層的線性膨脹系數(shù)相差太大

增加無(wú)機(jī)填料的使用，使用鱗片類填料，增加襯里層的纖維相對(duì)含量，乃至做成磚板襯里

6

室溫固化時(shí)間太短，收縮太大

調(diào)節(jié)合適的凝膠時(shí)間，適當(dāng)添加無(wú)機(jī)料，適當(dāng)添加低收縮劑

7

使用溫度超過(guò)FRP襯里的使用溫度上限

更改防腐方案（如并一步做傳熱計(jì)算后可選擇磚板襯里，或直接選用其他有機(jī)、無(wú)機(jī)或金屬防腐材料）

8

負(fù)壓太大情況下使用

設(shè)備防腐襯里不適合在負(fù)壓太高的情況下使用，負(fù)壓太大，需要重新檢討玻璃鋼襯里方案的可行性

9

介質(zhì)溫度波動(dòng)太大，溫度有頻繁的驟變

玻璃鋼襯里不適合頻繁的較大溫度驟變的環(huán)境，溫度驟變范圍程度大，需要重新檢討玻璃鋼襯里方案的可行性

10

設(shè)備外來(lái)的振動(dòng)、搖晃，防腐襯里層受外載荷頻繁

玻璃鋼襯里不適合頻繁的較大外來(lái)應(yīng)力應(yīng)變的環(huán)境，應(yīng)力應(yīng)變范圍大、且頻繁的場(chǎng)合，需要重新檢討玻璃鋼襯里方案的可行性
