脫硫塔噴涂防腐材料

脫硫塔噴涂防腐材料是由高性能耐磨抗蝕材料與改性增韌樹脂進行復(fù)合得到的高分子陶瓷聚合物抗磨損耐腐蝕防護膠。廣泛應(yīng)用于各類有耐磨、抗蝕要求的機件表面制備耐磨防腐涂層，尤其適用于修補各類遭受常溫腐蝕的泵、閥、管路、熱交換器端板、葉片、罐體等，也可用于進行大面積預(yù)保護。

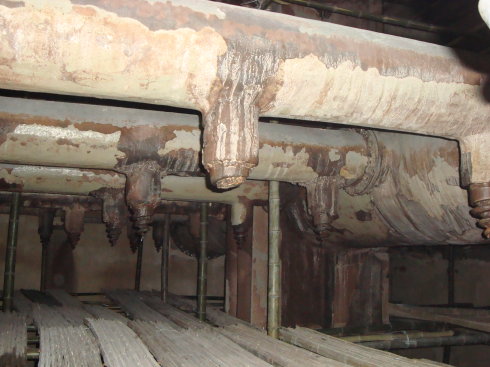

圖（1）脫硫塔煙氣腐蝕嚴重，可采用脫硫塔噴分泌物防腐材料預(yù)保護

KN22脫硫塔噴涂防腐材料物理機械性能表

顏色 物理

狀態(tài) 密度(g/cm3) 抗壓強度(kg/cm2)

GB/1041-2008 剪切強度(kg/cm2)

GB/7124-2008 拉伸強度(kg/cm2)

GB6329-2009 彎曲強度(kg/cm2)

GB1042-1999 硬度(Shore D)

ASTM-D-2556

灰色 半流體 1.4 1004 254 353 562 78

KN22防護膠固化特性表(測試條件：溫度20～25℃，相對濕度55)

可操作時限(min) 完全固化時間 工作溫度(℃) 最高耐受溫度(℃)

30～60 常溫24h 或 常溫2h+80℃1h -60～100 110

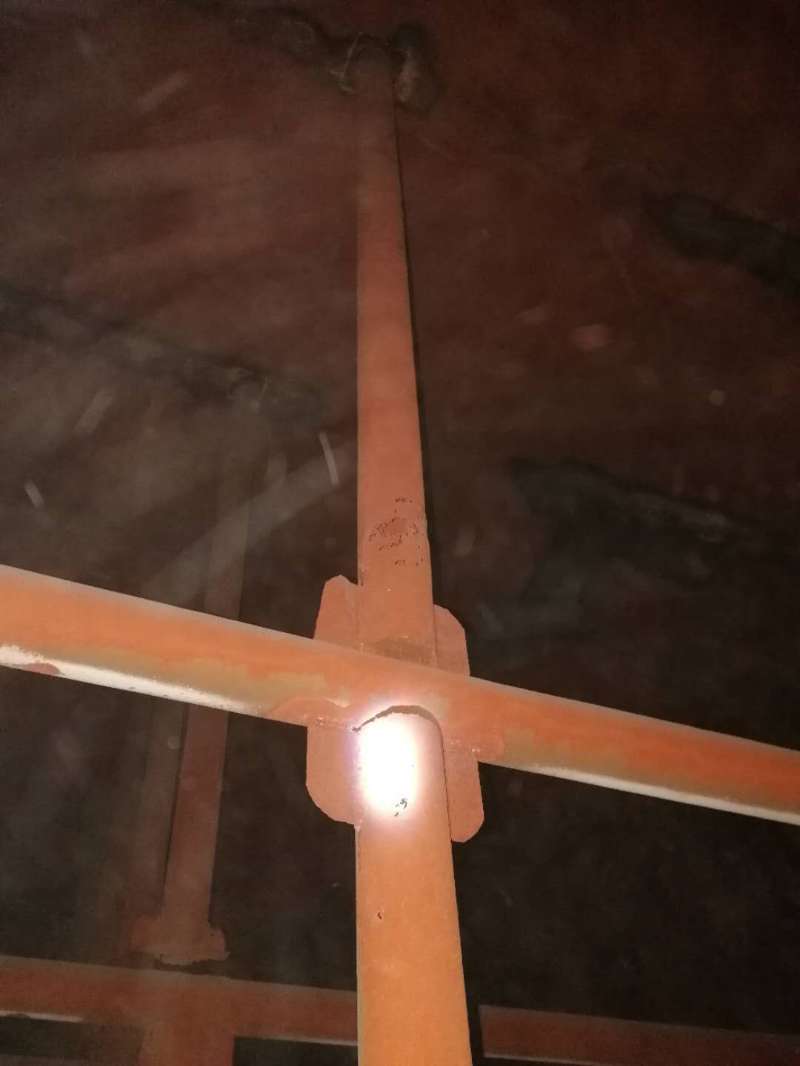

圖（2）脫硫塔內(nèi)噴淋區(qū)磨損大，可采用加厚性耐磨防護

    1、表面處理：對待修補部位進行噴砂除銹和粗化處理，再用專用清洗劑清洗晾干；

    2、配制：按質(zhì)量比A:B=5:1將A、B兩組份混合均勻，并在規(guī)定操作時限內(nèi)用完；

    3、涂敷：將混合好的材料按十字交叉噴涂兩遍或三遍于待防護部位，膠層以1～1.5mm為宜；

    4、固化：25～30℃固化24小時后可投入使用，若溫度低應(yīng)采取加熱或延長固化時間來促進固化。

  1、本參數(shù)為實驗室條件下取得，由于實際工況比較復(fù)雜，建議用戶根據(jù)實際工況做預(yù)測試。

  2、當(dāng)環(huán)境溫度低于15℃時，固化時間會延長，應(yīng)采取適當(dāng)加溫措施；

  3、當(dāng)環(huán)境溫度高于25℃或混合量過大時，固化速度會加快，要適當(dāng)縮短混合后的操作時間。

圖（3）脫硫塔是各種燃煤系統(tǒng)環(huán)保中的重點設(shè)備

    陰涼干燥處密閉貯存，保質(zhì)期1年。運輸中避免倒置，避免磕碰，按非危險品運輸。

包裝規(guī)格： 雙組份，20kg/套
