玻璃鱗片防腐膠泥

北京耐默公司致力于防腐保溫工程的技術(shù)研究和工程施工，擁有一支技術(shù)精湛的專業(yè)化防腐工程隊伍，施工設(shè)備齊全、技術(shù)工藝先進、在多次施工過程中積累了豐富的施工經(jīng)驗、竭誠為廣大客戶服務(wù)。 我公司成立于2007年，我廠是專業(yè)從事乙烯基玻璃鱗片防腐膠泥、環(huán)氧玻璃鱗片防腐膠泥、防腐服務(wù)企業(yè)。

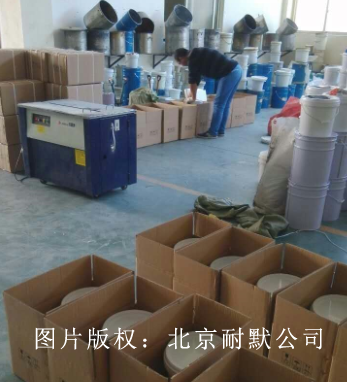

圖（1）脫硫防腐材料加工車間

乙烯基酯樹脂玻璃鱗片防腐膠泥（簡稱：VEGF）是重防腐材料中的一個重要新產(chǎn)品。乙烯基酯樹脂鱗片防腐膠泥（HVEGF）由是乙烯基酯樹脂為主要成膜物，并輔以鱗片、耐腐蝕填料、顏料、專用助劑以及引發(fā)劑、促進劑等組成，它不僅保留了環(huán)氧樹脂涂優(yōu)良的機械性能、電性能、粘結(jié)性，還具有不飽和聚酯樹脂固化快，施工性能好的特點。既彌補了環(huán)氧樹脂防腐膠泥難以低溫施工的缺點，且耐溫性和耐化學(xué)品性能優(yōu)于環(huán)氧樹脂。本公司引進國外成熟技術(shù)，開發(fā)生產(chǎn)鱗片樹脂合成材料技術(shù)和承接各種設(shè)備鱗片樹脂的防腐襯里施工。

1、具有獨特的抗?jié)B透屏障，腐蝕性氣體滲透率低；

2、良好的耐水、、堿、部分溶劑及其它一些特殊化學(xué)介質(zhì)性能；

3、硬化收縮小，與多種基材粘結(jié)性強，易局部修補；

4、高韌性，良好的力學(xué)性能，適應(yīng)溫度驟變；

5、100%交聯(lián)固化，表面硬度高，有良好的耐磨蝕性；

6、建議長期使用溫度：濕態(tài)140℃，干態(tài)170-190℃。

一. 脫硫塔新建、安裝、加固、 增高、混凝土外殼滑模加固，傾斜矯正，更換內(nèi)襯，清洗除塵，刷航標色環(huán)，爬梯、平臺、護網(wǎng)、避雷針等露天金屬更換加固及油漆防腐保養(yǎng)等。

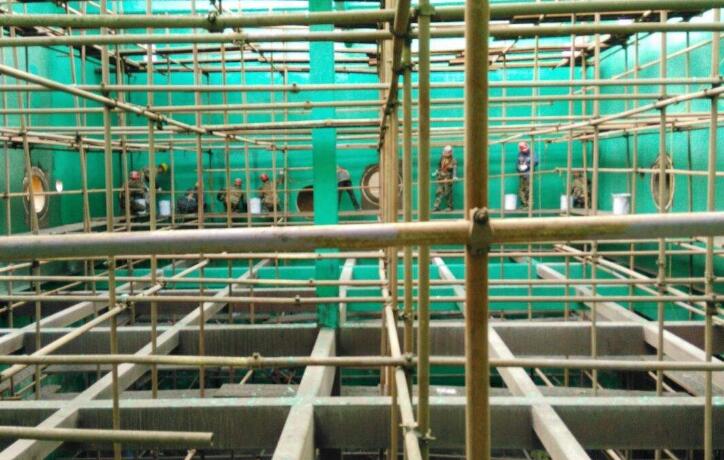

圖（2）脫硫塔內(nèi)壁采用玻璃鱗片防腐涂料施工是最常見的方式，但近幾年脫硫塔著火事件較多，因此要選擇不易燃的脫硫塔防腐材料很重要

二、煙囪、冷水塔、水塔、尿素造粒塔、排毒塔、筒倉內(nèi)外壁清理、修補、防腐、防水、防潮堵漏。

三、電視臺塔、微波塔，變電構(gòu)架、橋梁，各種龍門吊車，鋼梁屋架，煤氣罐、（油、酸、堿、溶劑）儲罐及化工設(shè)備等金屬表面處理，特種防腐。

四、高樓、大廈、廠房、輸煤棧橋的外墻清理、清洗、修補，裝璜、涂裝及耐高溫防火防腐膠泥。

五、煙囪內(nèi)壁安裝脫硫除塵凈煙設(shè)備裝置。

六、煙氣環(huán)保工程、在線平臺、之字形鋼樓的設(shè)計、制作、安裝、防腐、標定對心鉆孔等一套完整的專業(yè)施工技術(shù)，經(jīng)設(shè)計、環(huán)保部門指定專業(yè)配套服務(wù)單位。

圖（3）脫硫煙道防腐施工中，由于玻璃鱗片刺激味道較重，工人施工時需要做好防護

1、施工溫度宜在15—20℃之間，濕度不大于80%。

2、涂抹時先底層，后中層，在面層。

3、除銹6小時內(nèi)，采用易揮發(fā)的溶劑將基層表面擦洗一遍，待溶劑

揮發(fā)后噴涂底漆。

4、在底漆干后進行鱗片膠泥施工。鱗片膠泥的施工宜采用抹涂和滾相結(jié)合，一次抹厚度（1mm）左右，一般分兩次完成，后一道工序在前一層膠泥干后（一般間隔一天）在進行。

5、涂抹時，抹刀與基層保持一定的角度，沿抹刀的尖角按銳角方向推抹，盡量把膠泥和基層間的空氣擠出，涂抹沿一個方向進行，不得堆料攤抹。

6、為消除氣泡，采用專用的消泡滾滾壓。

1、厚度<10u

2、生產(chǎn)過程中，不得混入雜物，保持產(chǎn)品潔凈

3、成品中不得有結(jié)塊和互粘附等現(xiàn)象

玻璃鱗片防腐膠泥施工檢驗·驗收：

等防腐層施工完畢并固化后，對施工過的防腐層根據(jù)設(shè)計要求進行質(zhì)量檢測，

檢測分為目測、厚度檢測、針孔檢測。當沒有達到設(shè)計要求時，需要對防腐層進行修補，修補過程與鱗片襯里的施工過程近似。

1.目測：要求防腐層表面整體均勻、平整，無漏涂，無特別明顯的不均勻狀況。

2.厚度檢測：通過電磁測厚儀進行厚度檢測，根據(jù)設(shè)計厚度要求進行檢測，每平方米測3個點，要求達到襯里設(shè)計厚度的要求，當厚度達不到要求時再涂抹一層鱗片膠泥，達到設(shè)計厚度的要求，并通過厚度檢測合格后為止。煙道部位的鱗片襯里厚度為2mm。

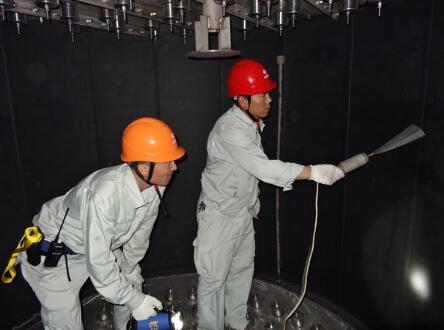

3.電火花檢測：通過電火花檢測儀對防腐涂層進行100% 全面針孔檢測，當發(fā)現(xiàn)存在針孔時要進行修補直至通過電火花檢測合格

4.表面處理（通過打磨來完成，即對不合格部位打磨至底層）——鱗片膠泥涂抹——檢測。 電火花檢測的電壓為7000V。（每增加1mm檢測電壓增加3000V）

5.當一切防腐層檢測合格后，在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場環(huán)境溫度按照相應(yīng)的比例在面漆中加入固化劑和促進劑攪拌均勻后使用（注意：促進劑和固化劑嚴禁同時加入，應(yīng)當先加入促進劑攪拌均勻后再加入固化劑攪拌均勻）。
