脫硫塔防腐材料
- 產(chǎn)品品牌 抗耐牌
- 產(chǎn)品型號 KN22
- 產(chǎn)品描述
Kn22脫硫塔防腐材料是用于解決脫硫塔腐蝕的專用防腐材料。...
1、KN22脫硫塔防腐材料是北京耐默公司專門為脫硫系統(tǒng)防護(hù)開發(fā)的一種重要的防腐耐磨材料，它耐磨性能好，長期熱水浸泡不開裂，可以持續(xù)有效的保護(hù)下面的耐腐蝕涂層不被沖刷磨損失效，從而使設(shè)備長期可靠的運(yùn)行。北京耐默公司擁有核心技術(shù)，獨(dú)家研發(fā)。
2、與金屬、樹脂類基材具有很高的結(jié)合強(qiáng)度;本品不含溶劑，阻燃性能良好。
3、不淌不溜，施工方便
4、適用于高溫沖刷磨損、腐蝕工況的防護(hù)
5、耐熱水、耐蒸汽、耐酸、耐堿
6、韌性好不開裂
7、耐磨抗蝕性優(yōu)異

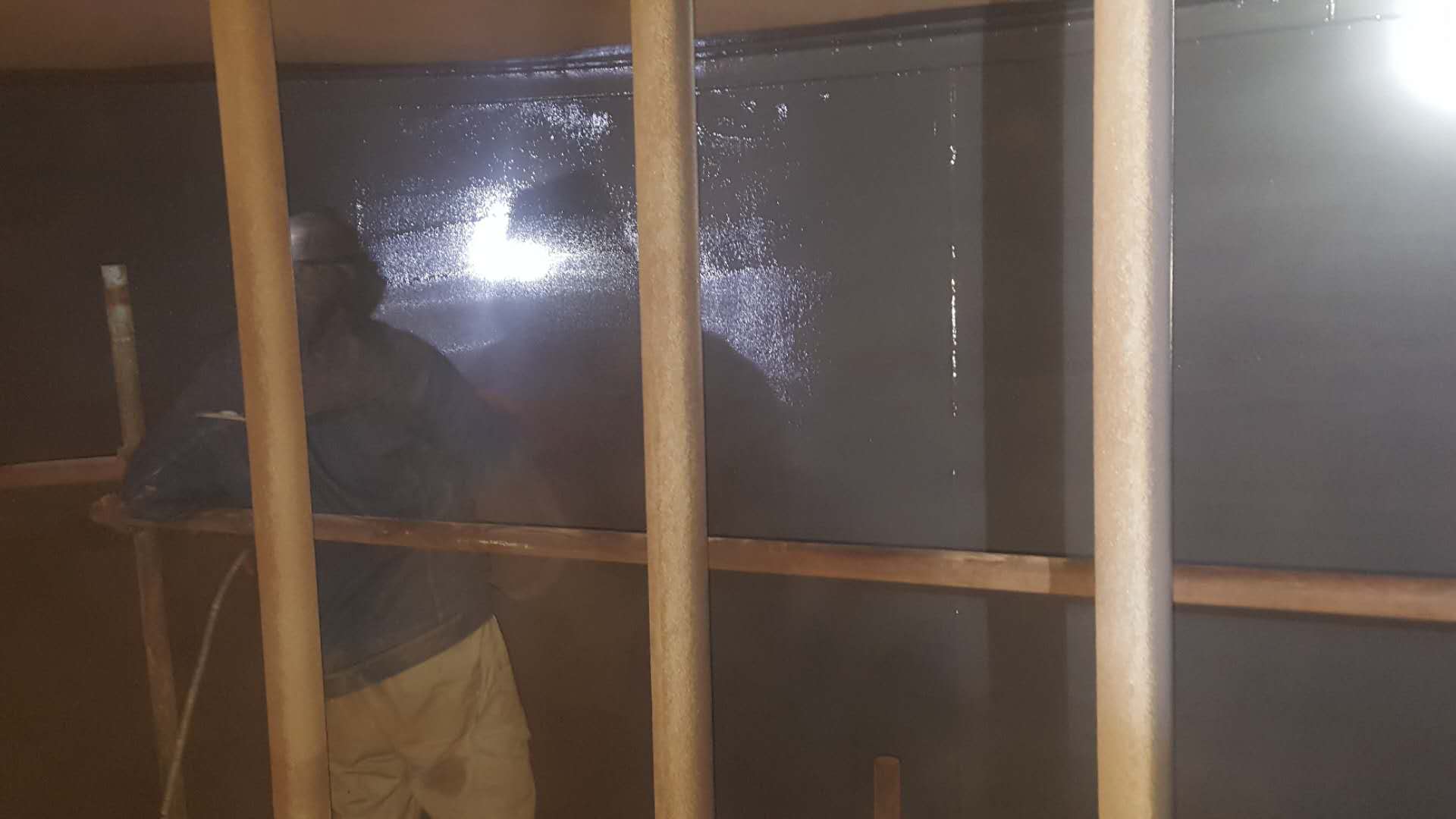

圖（1）KN22脫硫塔防腐材料現(xiàn)場施工中
產(chǎn)品概述：
KN22脫硫塔防腐材料(吸收塔修復(fù)涂層)是由高性能耐磨、抗蝕材料與改性增韌耐熱樹脂進(jìn)行復(fù)合得到的高性能耐高溫、耐磨抗蝕聚合陶瓷材料。專用于脫硫吸收塔和漿液循環(huán)管道的耐磨涂層。

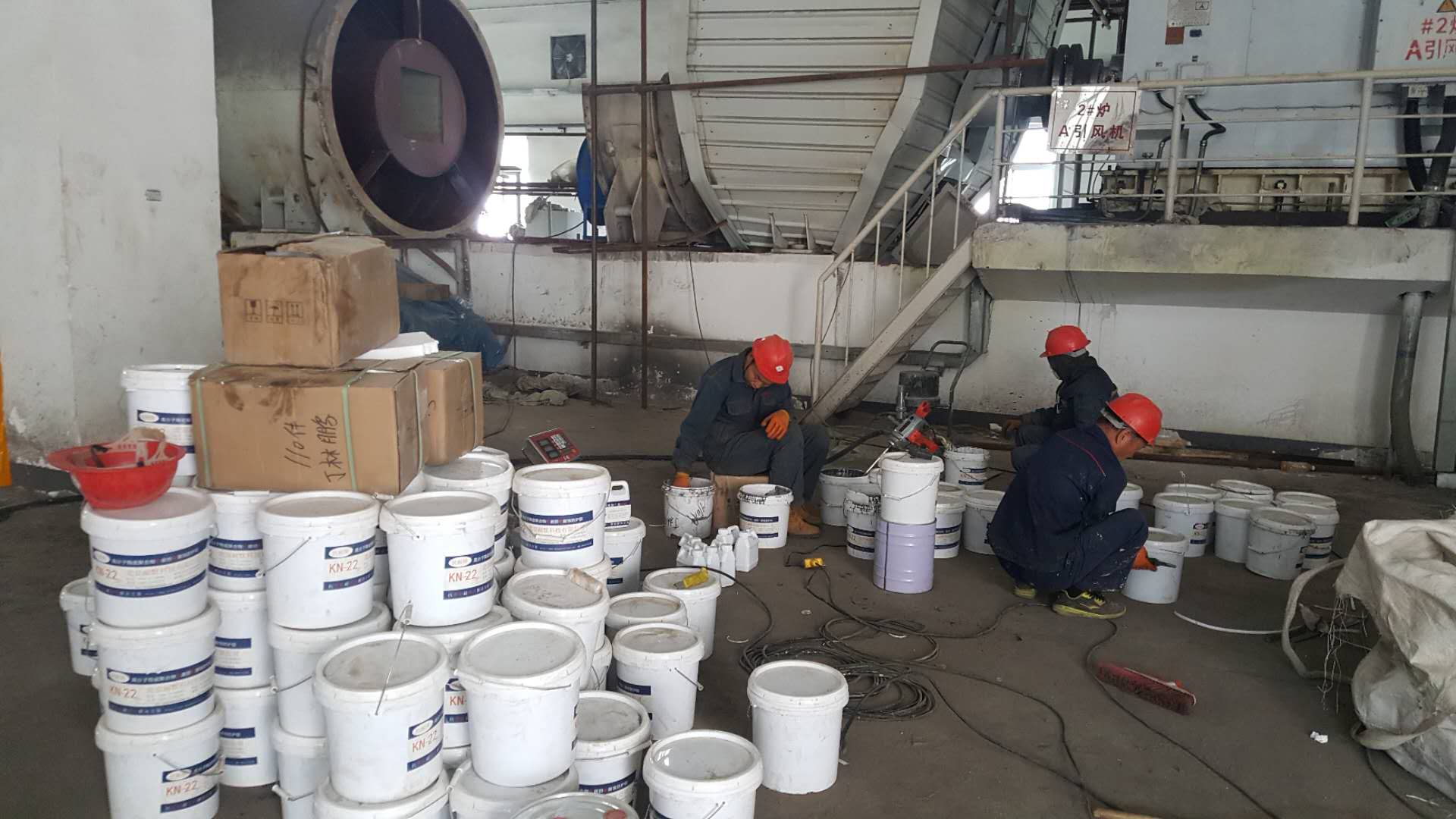

圖（2）KN22脫硫塔防腐材料采用噴涂工藝
產(chǎn)品參數(shù)：
| 產(chǎn)品名稱 | 物理 狀態(tài) |
操作時限 (25℃) |
固化時間 (25℃) |
應(yīng) 用 范 圍 |
| KN22脫硫塔防腐材料 | 膏狀 | 40min | 24h | 專用于脫硫吸收塔和漿液循環(huán)管道的耐磨涂層的制備和修復(fù)。 |
| 顏色 | 密度 (g/cm3) |
抗壓強(qiáng)度 (kg/cm2) GB1041-2008 |
拉伸強(qiáng)度 (kg/cm2) GB6329-2008 |
剪切強(qiáng)度 (kg/cm2) GB7124-2008 |
彎曲強(qiáng)度 (kg/cm2) GB1042-1999 |
固化后硬度 （Shore D） ASTM-D-2556 |
工作溫度 （℃） |
| 灰 | 1.3 | 1117 | 383 | 167 | 561 | 89 | -60～150 |

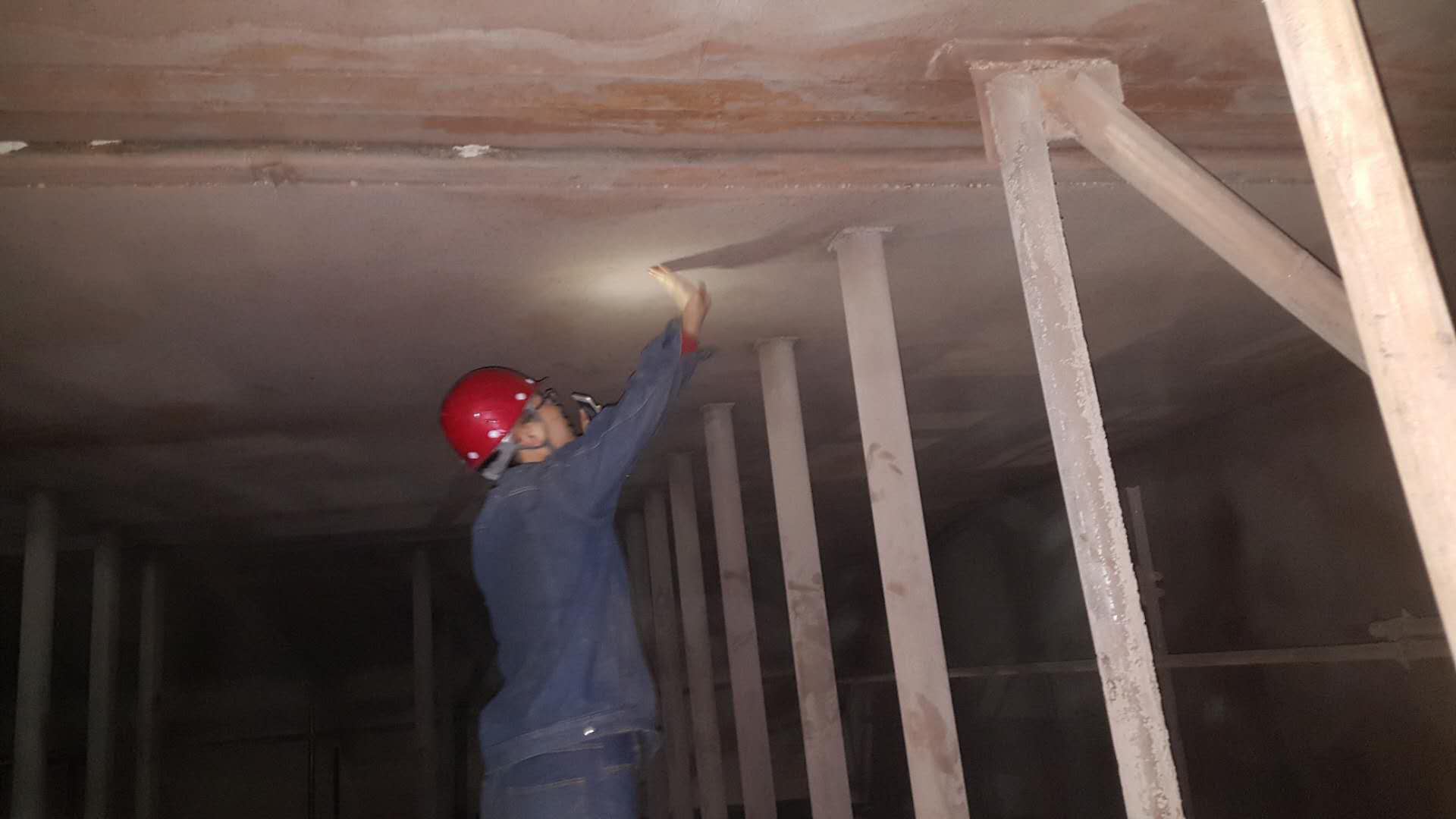

圖（3）正在檢測KN22脫硫塔防腐材料施工質(zhì)量
使用方法：
1. 表面處理：對需處理部位進(jìn)行粗化處理，角磨機(jī)打磨或噴砂等；對粗化處理過的表面進(jìn)行清洗；處理過的表面應(yīng)是粗化的干燥新鮮基材表面，并且應(yīng)無油污、無粉塵。
2. 配制：按重量比4∶1將KN22脫硫塔、漿液管道專用防腐材料A、B兩組份混合均勻，并在40min內(nèi)用完。一般是邊施工邊配膠，一次配膠量最大不能超過2公斤，過多膠凝固的過快，還沒用完已經(jīng)部分凝固而不能使用。可根據(jù)實際溫度冬天可適當(dāng)多配，夏天適當(dāng)少配。如氣溫過低可將A組分適當(dāng)加熱以降低粘度便于配置。
3. 涂敷：KN22脫硫塔防腐材料合適的涂層厚度是0.5-1mm，應(yīng)將混合好的材料逐層涂敷于待修部位，膠層要壓實，使之與基材充分浸潤；涂層涂到尺寸后表層要修平整。本材料不能進(jìn)行機(jī)械加工，應(yīng)注意控制涂層厚度，以免裝配中出現(xiàn)干涉現(xiàn)象。
4. 固化：25℃固化24小時可投入使用，溫度低于15℃時，膠層固化不完全，應(yīng)在涂層初步固化后加熱至80℃保溫2小時促進(jìn)涂層完全固化（可用碘鎢燈距涂層40cm的距離進(jìn)行照射加溫）。
運(yùn)輸貯存：
陰涼干燥處密閉貯存，保質(zhì)期1年。運(yùn)輸中避免倒置，避免磕碰，按非危險品運(yùn)輸。
